Détail Infomation
Description de produit

Détail Infomation
Taille ::	Taille adaptée aux besoins du client, 1/2 " ~48"	Certification ::	CE D'ABS DE LA CE D'ASME DNV BV API
Quantité ::	1 unité	Détails de empaquetage ::	Non fumigez ou ne fumigez le contreplaqué/la palette ou caisse en bois
Degré ::	45D ou adapté aux besoins du client	Application ::	canalisation, pétrole, gas/pétrole/eau
Mettre en évidence:	CE de coude de tuyau d'acier du noir 45Degree , Coude noir de tuyau d'acier de la CE , hongcheng noir de coude du conduit de 45 degrés

Description de produit

Acier au carbone 45 coude de tuyau d'acier de noir des ferrures de coude DN 800 Sch DST LR A234 Wpb du conduit de la CE de degré

Dans le réseau de pipe-lines, le coude est un montage de tuyau qui change la direction de la canalisation.

Selon l'angle, il y a le ° 45 et le ° 180 trois de 90° le plus utilisé généralement, en outre, selon les besoins du projet, il inclut également le ° 60 et d'autres coudes anormaux d'angle.

Les matériaux de coude sont acier inoxydable, acier allié, acier au carbone, métaux non ferreux et ainsi de suite.

Portée d'application :

En raison de sa bonne représentation complète, le coude est très utilisé en génie chimique, construction, drainage, pétrole, lumière et industrie légère, chauffage d'eau, lutte anti-incendie, courant électrique, espace, construction navale et d'autres projets de base.

Description	Coude de la LR d'acier au carbone
Norme	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Matériel	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Taille	Diamètre extérieur : épaisseur de paroi de 6-2400mm : longueur de 1.0-200mm : 1-12m
Surface	Moulin, enduit peint et antirouille, etc.
Application	Le tuyau de chaudière, produit chimique fertilisent le tuyau, tuyau de pétrole/gaz, tuyau liquide, garniture de forage, Tuyau hydraulique, tuyau de structure, etc.

NPS	O.D. D	90° Long rad Centre à finir	45° Long rad Centre à finir B	90° 3D Centre à finir	45° 3D Centre à finir B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

L'acier au carbone coude de 45 degrés et l'acier au carbone des dimensions de coude de 90 degrés sont dans les millimètres sauf indication contraire. L'épaisseur de paroi (t) doit être spécifiée par le client.

TOLÉRANCES DIMENSIONNELLES DES COUDES SOUDÉS BOUT À BOUT - 45° ET 90° - la LR ET le 3D - ASME B16.9

Taille nominale de tuyau	1/2 à 2.1/2	3 à 3.1/2	4	5 à 8
Diamètre extérieur à (d) biseauté	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
À l'intérieur du diamètre à l'extrémité	0,8	1,6	1,6	1,6
Centre pour finir la LR (A/B)	2	2	2	2
Centre pour finir 3D (A/B)	3	3	3	3
Taille nominale de tuyau	10 à 18	20 à 24	26 à 30	32 à 48
Diamètre extérieur à (d) biseauté	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
À l'intérieur du diamètre à l'extrémité	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Centre pour finir la LR (A/B)	2	2	3	5
Centre pour finir 3D (A/B)	3	3	6	6
Épaisseur de paroi (t)	Moins de 87,5% d'épaisseur de paroi nominale

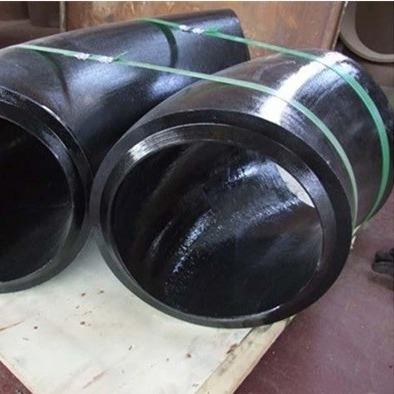

Coude de tuyau d'acier de noir de 45 degrés pour la certification de la CE de canalisation 2

Dimensions de coude d'ASTM A234 WPB

Norme : ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diamètre : DN20 à DN1500/3/4" à 60"

Programme : Sch 20, DST, 40, XS, 80, 100, 120, 160, XXS

Rayon : Rayon court (SR) et long rayon (LR)

Type : Sans couture et soudé

Surface : L'amorce noire, a galvanisé

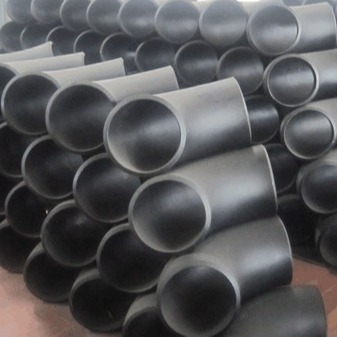

Coude de tuyau d'acier de noir de 45 degrés pour la certification de la CE de canalisation 3

Coude de tuyau d'acier de noir de 45 degrés pour la certification de la CE de canalisation 4

Coude de tuyau d'acier de noir de 45 degrés pour la certification de la CE de canalisation 5

Coude de tuyau d'acier de noir de 45 degrés pour la certification de la CE de canalisation 6

Coude de tuyau d'acier de noir de 45 degrés pour la certification de la CE de canalisation 7

Produit Tag:

Détails sur le produit:
Lieu d'origine:	La Chine
Nom de marque:	hongcheng
Certification:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Numéro de modèle:	1/2" À 24"
Conditions de paiement et expédition:
Quantité de commande min:	1pc
Prix:	consult
Détails d'emballage:	Caisses ou palettes de contreplaqué
Délai de livraison:	7-15 jours de travail
Conditions de paiement:	L/C, D/P, T/T
Capacité d'approvisionnement:	2 millions de tonnes/année
