Détails sur le produit:
|
|
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | hongcheng |
| Certification: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| Numéro de modèle: | 1/2 » à 72" |
|
Conditions de paiement et expédition:
|
|
| Quantité de commande min: | 1pcs |
| Prix: | FOB USD 1-100/PCS |
| Détails d'emballage: | Dans le cas, des palettes en bois ou selon l'exigence de clients |
| Délai de livraison: | 7-15 jours de travail |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 2 millions de tonnes/année |
|
Détail Infomation |
|||
| Point d'origine :: | La Chine | Application :: | Gaz et oléoducs, gaz de pétrole, lignes de jointure de tuyau |
|---|---|---|---|
| Norme :: | ASTM, AISI, GIGAOCTET, DIN, JIS | Épaisseur/tube: | sch10, sch20, sch30, DST, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs |
| Taille :: | 1/2 » - 120" | Conditions de paiement: | T/T, L/C À VUE |
| Mettre en évidence: | Monture de tuyau d'acier ASTM AISI,Monture de tuyau d'acier d'ASTM,Montage de monture d'AISI |
||

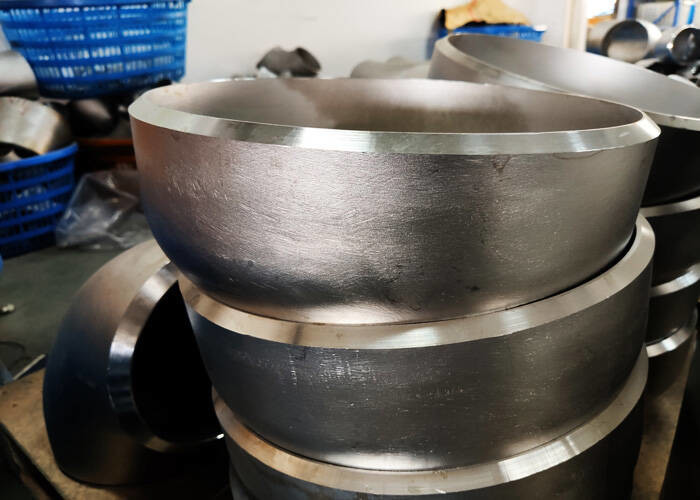

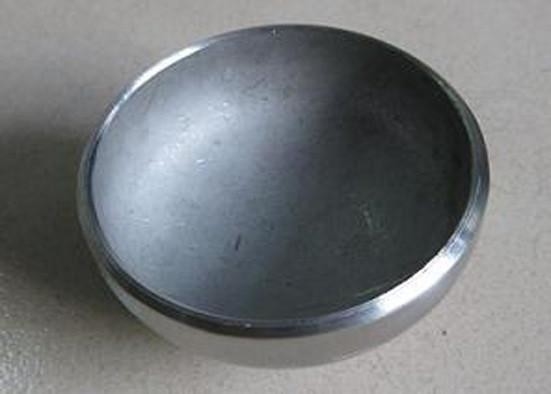

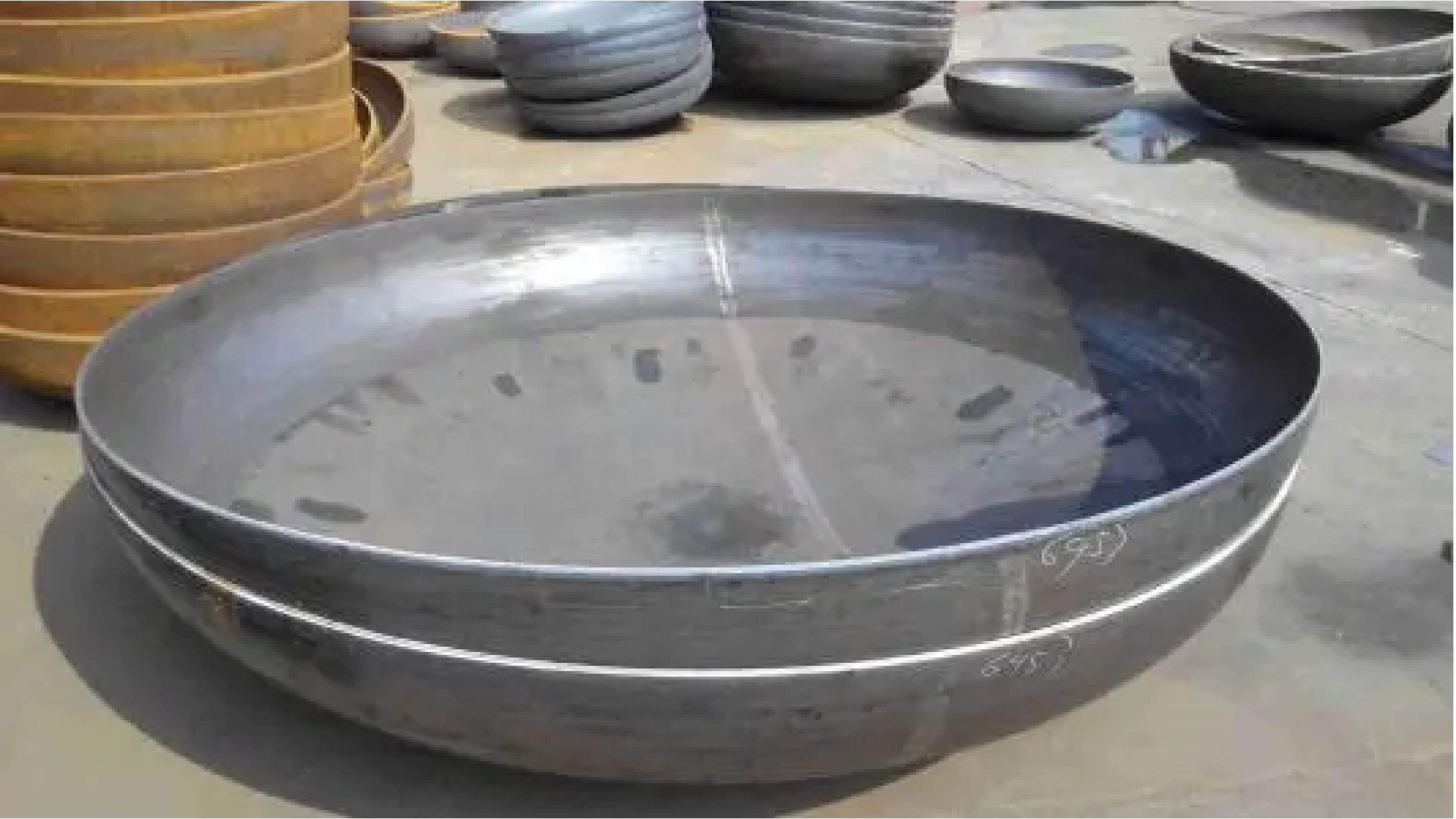

Description de produit
| Normes : | Norme ANSI – B 16,9 ASTM A403 – ASME SA403 – “spécifications standard pour les garnitures sifflantes austénitiques travaillées d'acier inoxydable” Api 590-605 ASME B16.9 – “garnitures travaillées faites à l'usine de Buttwelding » ASME B16.25 – “Buttwelding finit” ASME B16.28 – “coudes en acier travaillés et retours de rayon de short de Buttwelding” MSS SP-43 – “garnitures travaillées et fabriquées de Bout-soudure pour la basse pression, applications anticorrosion” |
| Programme : | Sch 5 à Sch XXS. |
| Tailles : | 1/2 » à 36" (SANS COUTURE LEVEZ À 24") (SOUDÉ 8" À 36") |
| Matériaux : | Monel, nickel, Inconel, Hastalloy, titane, tantale, acier inoxydable, acier allié, acier au carbone, Cupro-nickel 90/10 et 70/30 Acier inoxydable ASME/ASTM SA/A403 SA/A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 316/316L, DIN 1,4301, DIN1.4306, DIN 1,4401, DIN 1,4404 |
| Type : | Soudé bout à bout (BW) |
| Épaisseur : | Programme 5S, 10S, 20S, S10, S20, S30, DST, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS et etc. |
| Dimension : | Norme ANSI B16.9, norme ANSI B16.28, MSS-SP-43 type A, MSS-SP-43 type B, JIS B2312, JIS B2313 |
| TOLÉRANCES DIMENSIONNELLES – PAC | ||||
| Pour toutes les garnitures | Chapeaux | |||
| Taille nominale de tuyau (NPS) | En dehors de Ø au biseau | À l'intérieur de Ø à l'extrémité | Épaisseur de paroi t/T1 |
Longueur totale E |
| 1/2 des 2 1/2 | 1 | 0,8 | Pas | 4 |
| 3 des 3 1/2 | 1 | 1,6 | moins | 4 |
| 4 | +2 -1 | 1,6 | que | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | du nominal | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
PAC – Poids
| POIDS DE GARNITURES | ||||
| NPS pouces |
PAC | |||
| Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
|
| 1/2 | 0,04 | 0,04 | 0,05 | 0,05 |
| 3/4 | 0,05 | 0,05 | 0,06 | 0,08 |
| 1 | 0,09 | 0,09 | 0,13 | 0,17 |
| 1 1/4 | 0,11 | 0,11 | 0,15 | 0,18 |
| 1 1/2 | 0,15 | 0,15 | 0,20 | 0,22 |
| 2 | 0,17 | 0,17 | 0,25 | 0,30 |
| 2 1/2 | 0,25 | 0,25 | 0,45 | 0,50 |
| 3 | 0,40 | 0,40 | 0,70 | 0,90 |
| 4 | 0,60 | 0,60 | 1,20 | 1,60 |
| 5 | 1,00 | 1,00 | 1,90 | 2,70 |
| 6 | 1,40 | 1,40 | 2,90 | 4,30 |
| 8 | 2,50 | 2,50 | 5,10 | 7,60 |
| 10 | 3,90 | 3,90 | 9,00 | 12,0 |
| 12 | 6,50 | 6,50 | 13,5 | 17,5 |
| 14 | 8,00 | 8,00 | 16,0 | 20,5 |
| 16 | 14,5 | 14,5 | 20,5 | 26,0 |
| 18 | 17,0 | 17,0 | 26,0 | 34,0 |
| 20 | 18,0 | 18,0 | 32,0 | 43,0 |
| 24 | 26,0 | 26,0 | 46,0 | 60,0 |
| Poids approximatifs en kilogramme, densité 8 kg/dm3 | ||||
