Réducteur excentrique de tuyau d'Inconel, réducteur concentrique soudé bout à bout d'acier allié

Description de produit

Les garnitures soudées par bout croisé de réducteurs de tuyau d'acier allié les réducteurs excentriques de réducteurs concentriques d'acier Inconel Incoloy

Liste de spécifications

Un réducteur de tuyau d'acier est un composant employé dans les canalisations pour ramener sa taille de grand au petit trou dans l'accord au diamètre intérieur. La longueur de la réduction ici est égale à une moyenne des diamètres plus petits et plus grands de tuyau. Ici, le réducteur peut être employé comme diffuseur ou bec. Le réducteur aide en rencontrant la tuyauterie existante des tailles diverses ou de l'écoulement hydraulique des systèmes sifflants.

L'utilisation d'un réducteur en acier est effectuée dans les usines et les centrales chimiques. Elle rend le système sifflant fiable et compact. Elle sauvegarde le système sifflant de n'importe quel genre d'impact défavorable ou de déformation thermique. Quand elle est sur le cercle de pression, il empêche de n'importe quel type de fuite et est facile d'installer. Le nickel ou passer les réducteurs au bichromate de potasse enduits prolonge la durée de vie du produit, utile pour les lignes élevées de vapeur, et empêche la corrosion.

Types de réducteur

Il y a deux types de réducteur, de réducteur concentrique et de réducteur excentrique.

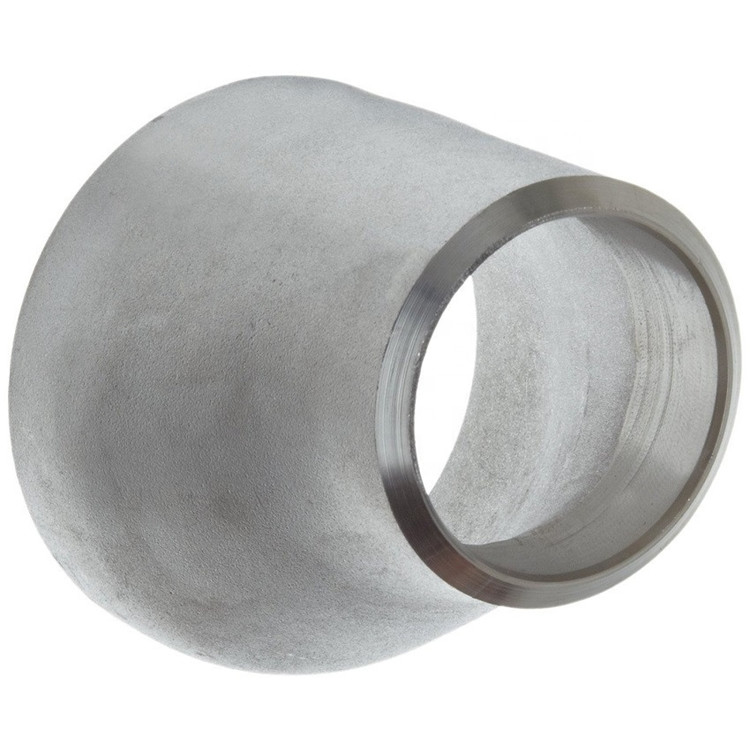

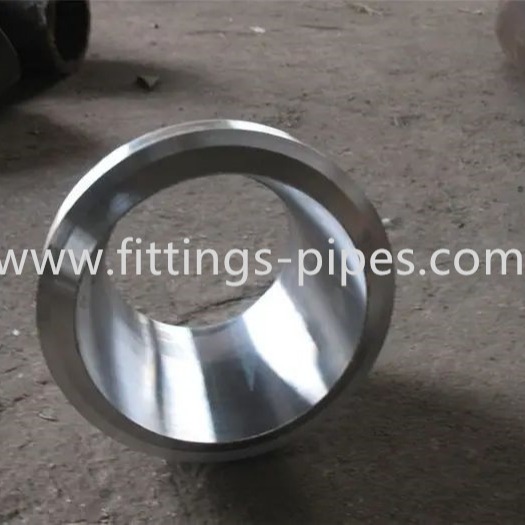

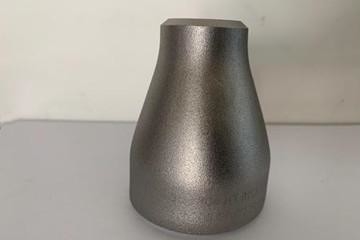

Réducteur concentrique

Ce réducteur comprend les garnitures symétriques et de forme conique qui agrandissent ou réduisent le diamètre également au sujet de la ligne centrale. Pour un exemple, quand 1" des transitions de tuyau tuyau à ¾ », alors le dessus ou le bas du tuyau ne restent pas de niveau. Il est très utilisé si simple ou les changements multiples de diamètre.

Réducteur excentrique

Un montage conique qui réduit ou agrandit le diamètre, mais lui n'est pas symétrique au sujet de la ligne centrale. Ceci est employé dans des systèmes de canalisation pour ramener le diamètre d'un tuyau d'une taille à plus grand ou à de petite taille.

Des gammes de différents types de connexion, réducteur de tuyau ont pu être classifiées avec le réducteur de soudure de prise et le réducteur soudé bout à bout.

Le réducteur de soudure de prise a également appelé l'insertion de soudure de prise, il a trois types 1, 2 et 3. normes de fabrication se conforment à ASME B16.11.

La soudure de prise résiste au ½ de la force de la soudure bout à bout, ainsi elle est employée pour les tuyaux de faible diamètre possédant un diamètre de NPS 2 ou moins. Soudé bout à bout a la bonne force, car il convient aux canalisations de haute pression et de température.

Extrémités de réducteur dans le plan ou biseauté soudées bout à bout, construit selon ASME B16.9 et processus de soudure accordant ASME B16.25.

Point d'origine : La Chine

Les réducteurs de tuyau entrent dans les réducteurs concentriques et les réducteurs excentriques. Ils sont faits d'acier de performance en acier ou haute d'acier d'acier au carbone et allié, d'acier inoxydable, de basse température, etc.

Nom de produit : Réducteur concentrique/excentrique

Taille : ″ de 1/2 – 72 ″

Coude sans couture : ″ DN15~DN600 du ″ ~24 de 1/2

Coude soudé : 4 ″ DN150~DN1800 du ″ ~72

Mur Thinkness : sch10, sch20, sch30, DST, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, DST, sch5s, sch20s, sch40s, sch80s

Épaisseur maximum : 120mm

Norme : Norme ANSI B16.9/16,28, ASTM A53/A106, api 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312

Matériel : Acier au carbone, acier allié, acier inoxydable

Préparation de surface : Huile transparente, huile noire ou galvanisé à chaud antirouille.

Dessin avec des données :

Les dimensions de réducteurs de norme ANSI /ASME B16.9, réducteur concentrique soudé bout à bout dimensionne le diagramme, excentrique soudé bout à bout

Garnitures de tuyau sans couture excentriques concentriques de réducteur de JIS SCH DST

Garnitures de tuyau sans couture excentriques concentriques de réducteur de SCH DST

Description de produit

Le réducteur est un montage de tuyau utilisé pour le diamètre du tuyau. Le processus de formation utilisé généralement réduit le pressing de diamètre, pressing en expansion de diamètre ou réduit le diamètre plus le pressing en expansion de diamètre, et l'estampillage de la formation peut également être employé pour réduire des tuyaux de diamètre de certaines caractéristiques.

a. Réduction de diamètre/formation expansion de diamètre

La réduction de diamètre formant le processus des petites et petites têtes est de mettre un blanc de tube avec le même diamètre comme grande fin du petit et les petits chefs dans moule de formage, et pressent le tube dans la direction axiale pour transformer le mouvement en métal le long de la cavité de moule et du rétrécissement en forme. Selon la taille du diamètre réduit du réducteur, elle est divisée en presse ancienne formant ou formant multiple de presse.

b. Estampillage et formation

En plus de l'utilisation des tuyaux d'acier en tant que matières premières de produire les petites et petites têtes, quelques caractéristiques des petites et petites têtes peuvent également être produites par le processus de estampillage des plaques d'acier. La forme du poinçon utilisé pour dessiner est conçue concernant la taille de la surface intérieure de la tête de taille, et la plaque d'acier masquée est poinçonnée et étirée avec le poinçon.
