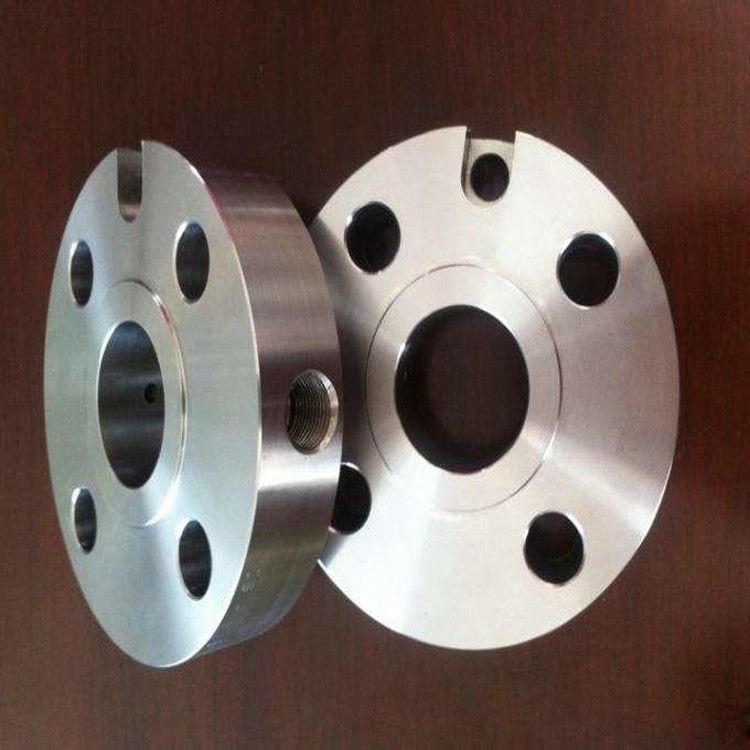

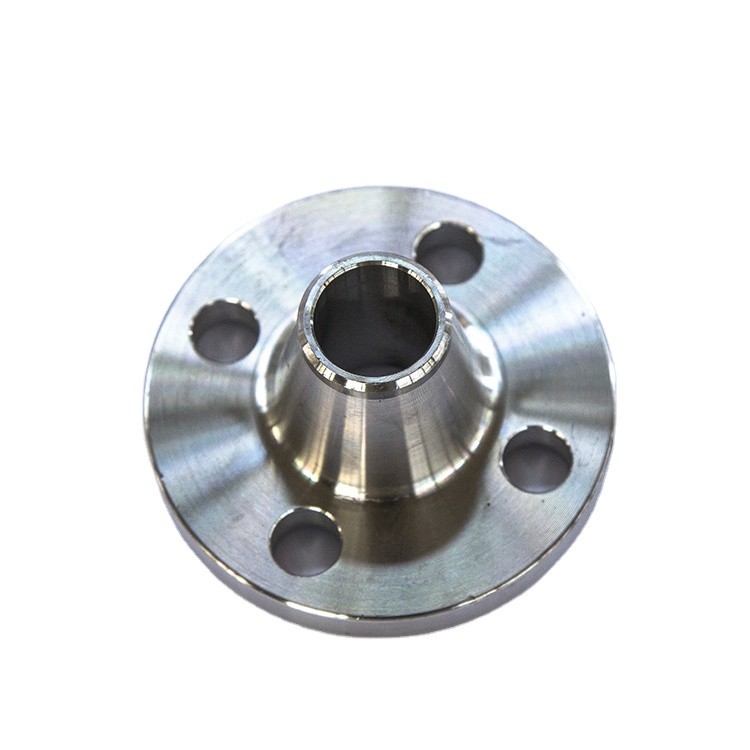

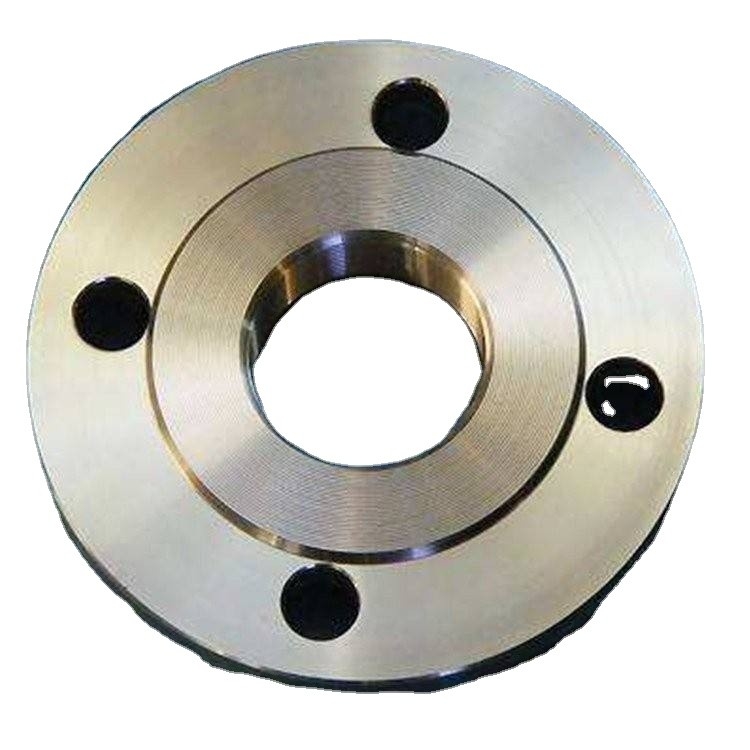

Le tuyau à haute pression forgé bride la classe 300 de la classe 150 d'Asme B16.5 904l

Description de produit

Le tuyau à haute pression bride la classe 150/300/600/900/1500 a forgé la bride Asme B16.5 904l d'acier inoxydable

L'acier inoxydable austénitique superbe (plaque d'acier 904L inoxydable) est un acier inoxydable austénitique fortement allié avec le contenu très à faible teneur en carbone. Il a la bonne résistance à la corrosion en acide sulfurique dilué et est particulièrement conçu pour des environnements avec des états durs de corrosion. Il a le contenu élevé de chrome et le contenu suffisant de nickel. L'addition du cuivre le fait ont la résistance acide forte, particulièrement de haute résistance à la corrosion sous tension de corrosion de crevasse de chlorure et, et ne sont pas facile à sembler piquante et fendante. La capacité de corrosion est légèrement meilleure que d'autres catégories en acier, et elle a la bonnes usinabilité et soudabilité, et peut être employée pour des récipients à pression.

catégorie
Catégorie chinoise : 00Cr20Ni25Mo4.5Cu

Nombre allemand de signe : 1,4539

NOMBRE AMÉRICAIN : N08904

Norme européenne : 904L

Produit chimique composition% de l'acier inoxydable 904L

C≤0.03, Si≤1.00, Mn≤2.00, P≤0.035, S≤0.03, Ni : 23.0-25.0, Cr : 18.0-20.0,

MOIS : 3.0-4.0, Cu : 4.0-5.0.

représentation
Alliage et condition : 926,

Résistance à la traction (Rm N/mm2) : 490,

Limite conventionnelle d'élasticité (RP0.2N/mm2) : 216,

Élongation A5 % : 35.

Densité : 8.24g/cm3

utilisation
Pétrole, équipement pétrochimique, tel que des réacteurs dans l'équipement pétrochimique, etc.

* équipement de stockage et de transport pour l'acide sulfurique, tel que des échangeurs de chaleur, etc.

* le dispositif de désulfuration des gaz de fumée de la centrale est principalement utilisé dans le corps de tour, la conduite, le plat de porte, les parties internes, le système de jet, etc. de la colonne d'absorption. * épurateurs et fans dans des systèmes de traitement à l'acide organique.

dispositifs de traitement de *Seawater, équipement d'industrie du papier d'échangeur de chaleur d'eau de mer et, acide sulfurique, équipement d'acide nitrique, production acide, industrie pharmaceutique et tout autre équipement chimique, récipients à pression, équipement de nourriture.

usines *Pharmaceutical : centrifugeuses, réacteurs, etc.

nourriture *Plant : pots de sauce de soja, faisant cuire le vin, les pots de sel, l'équipement et les habillages.

Modèle matériel assorti de soudure : électrode (E385-16/17), fil de soudure (ER385).

la plaque d'acier 904L inoxydable est très utilisée et a la bonne résistance à la corrosion, la résistance thermique, la force de basse température et les propriétés mécaniques ; bon caractère réalisable chaud tel que l'estampillage et le recourbement, aucun traitement thermique durcissant le phénomène. Très utilisé dans des articles de ménage (vaisselle 1 et 2), armoires, canalisations d'intérieur, chauffe-eau, chaudières, baignoires, pièces d'auto, appareils médicaux, matériaux de construction, produits chimiques, l'industrie alimentaire, agriculture, pièces de bateau.

Précautions
1 représentation de soudure

Comme l'acier inoxydable général, 90 4 je peux être soudé par un grand choix de méthodes de soudure. Les méthodes de soudure les plus utilisées généralement sont soudure à l'arc électrique manuelle ou soudure protégée du gaz inerte. Le métal d'électrode ou de fil est basé sur la composition du métal non précieux et a une plus grande pureté. Le contenu du molybdène est plus élevé que celui du métal non précieux. Le préchauffage n'est pas généralement exigé avant la soudure, mais dans des opérations extérieures à froid, afin d'éviter la condensation de la vapeur d'eau, les joints ou les secteurs adjacents peuvent être chauffés également. Notez que la température locale ne devrait pas dépasser le ℃ 100, pour pour ne pas causer l'agglomération de carbone et ne pas causer la corrosion intergranulaire. En soudant, il est recommandé d'employer la petite vitesse de soudure de ligne énergie, continu et rapide. Généralement, aucun traitement thermique n'est exigé après soudure. Si le traitement thermique est exigé, il doit être chauffé à 1100~1150℃ et être puis refroidi rapidement.

Usinabilité 2

Les caractéristiques de usinage de 904L sont semblables à ceux d'autres aciers inoxydables austénitiques, et il y a une tendance pour l'outil collant et travailler le durcissement pendant l'usinage. L'angle de coupe positif a cimenté des outils au carbure doit être employé, et de l'huile vulcanisée et chlorée est employée en tant que coupure du liquide réfrigérant. L'équipement et le processus devraient être basés sur les lieux de réduire le durcissement de travail. Pendant le processus de coupure, la vitesse et la quantité de coupure lentes d'alimentation devraient être évitées.

3. Processus de fabrication

Comme matériel anticorrosion polyvalent, la feuille de l'acier inoxydable 904L peut être laminée à froid pour obtenir les produits performants, qui peuvent être employés dans beaucoup de domaines comprenant l'équipement de l'industrie alimentaire, les ustensiles de cuisine et les industries électroniques. L'utilisation de chaque champ est différente, et les exigences de marche de l'acier inoxydable 904L laminé à froid d'acier inoxydable sont également différentes. Particulièrement quand l'épaisseur de la bande d'acier inoxydable est petite, il est extrêmement important de chercher sa représentation complète de travail à froid. En analysant l'influence des processus de roulement et de recuit sur ses propriétés et microstructure, et étudier l'influence des paramètres de processus de fabrication sur sa microstructure et propriétés, des données expérimentales peuvent être données pour l'optimisation de production et l'amélioration sur place de représentation.

Résistance à la corrosion
Dans le cas du traitement thermique et de la soudure généraux, il n'y aura aucune précipitation de carbure, éliminant le risque de corrosion intergranulaire après traitement thermique et la soudure généraux. En raison de la teneur élevée en chrome-nickel-molybdène et de l'addition du cuivre, 904I peut être passivé même en réduisant des environnements tels que les acides sulfuriques et formiques. De nickel de contenu les résultats élevés également dans un taux de corrosion inférieur dans l'état actif. En acide sulfurique pur dans la gamme de concentration de 0~98%, la température de fonctionnement de 904I peut être aussi haute que 40 degrés de Celsius. En acide phosphorique pur dans la gamme de concentration de 0~85%, sa résistance à la corrosion est très bonne. En acide phosphorique industriel produit par le processus humide, les impuretés exercent un effet fort sur la résistance à la corrosion. De tous les divers acides phosphoriques, 904L est plus anticorrosion que l'acier inoxydable ordinaire. En acide nitrique de oxydation fort, 904L a la résistance à la corrosion inférieure que les catégories d'acier fortement allié qui ne contiennent pas le molybdène. En acide chlorhydrique, l'utilisation de 904L est limitée pour abaisser des concentrations de 1-2%. dans cette gamme de concentration. La résistance à la corrosion de 904L est meilleure que celle de l'acier inoxydable conventionnel. l'acier 904L a de haute résistance à la corrosion piquetée. Sa résistance à la corrosion de crevasse dans des solutions de chlorure est également très bonne. La teneur élevée en nickel de 904L réduit le taux de corrosion en puits et crevasses. Les aciers inoxydables austénitiques ordinaires peuvent être susceptibles de la corrosion sous contrainte dans un environnement riche en chlorure aux températures au-dessus de 60°C, et cette sensibilisation peut être réduite en augmentant la teneur en nickel de l'acier inoxydable. En raison du contenu élevé de nickel, 904L est de haute résistance à la corrosion sous tension dans des solutions de chlorure, des solutions concentrées d'hydroxyde et des environnements riches de sulfure d'hydrogène.

La bride est les pièces qui relie deux embouts de tuyau, connexion de bride est définie par la bride, garniture et le boulon trois sont reliés comme groupe de la structure de scellage combinée de la connexion détachable. La garniture est ajoutée entre les deux brides et puis attachée par des boulons. La bride différente de pression, épaisseur est différente, et les boulons qu'ils utilisent sont différents, quand la pompe et la valve se relient au tuyau, les pièces de l'équipement sont également faits de la forme correspondante de bride, également connu comme connexion de bride, des pièces habituellement closured de connexion boulonnée sont également connues comme brides, telles que la connexion du tuyau de ventilation, ce genre de pièces peut s'appeler le « type partie de bride », mais cette connexion est seulement une partie d'un dispositif, tel que la connexion entre la bride et pompe à eau, elle n'est pas inapplicable pour appeler la pompe à eau comme type pièces de bride, mais petite valve relative, il peut s'appeler comme type pièces de bride .

1. Selon le matériel, il peut être divisé en acier au carbone, alliage moulé d'acier d'acier et allié, d'acier inoxydable, d'en cuivre, et d'aluminium. 2. selon la méthode de production, elle peut être divisée en brides forgées, les brides moulées, les brides soudées, etc. 3. selon la norme de fabrication, il peut être divisée en norme nationale (gigaoctet) (ministère de standard de l'industrie chimique, norme de pétrole, norme d'Electric Power), la norme américaine (ASTM), la norme allemande (DIN), la norme japonaise (JB), etc. le système standard national de mon pays pour la pression nominale du gigaoctet 1 de brides de tuyau d'acier des brides : 0.25Mpa-42.0Mpa série 1 : PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25 .0, (série principale) série PN42 2 : PN0.25, PN0.6, PN2.5, structure de la bride PN4.0 2. : a, bride de soudure plate PL ; b, cou de soudure plat de ceinture AINSI ; c, bride WN de soudage bout à bout ; d, commutateur de soudure de bride de prise ; e, bride lâche PJ/SE f, tuyau intégral SI ; g, Th fileté de bride ; h, couverture BL de bride, rayant la couverture BL de bride. 3. type de surface d'étanchéité de bride : la surface plane FF, a soulevé le rf extérieur, le FM extérieur concave, le MF extérieur convexe, la langue et la surface TG, connexions de cannelure de tuyau extérieures d'acier au carbone de la connexion RJ d'anneau au-dessus de 2.5Mpa. La surface d'étanchéité de la bride de soudure plate peut être transformée en trois types : type doux, type concave-convexe et type de langue-et-cannelure. L'application de la bride de soudure plate lisse est la plus grande, et elle est en grande partie employée dans le cas des conditions moyennes modérées, telles que l'air comprimé non épuré à basse pression et l'eau en circulation à basse pression. Son avantage est que le prix est relativement bon marché. Bride en acier de soudage bout à bout : Elle est employée pour le soudage bout à bout de la bride et du tuyau. Elle a la structure raisonnable, de haute résistance et la rigidité, peut résister à la fluctuation à hautes températures et à haute pression, répétée de recourbement et de température, et a la représentation de scellage fiable. La bride de soudage bout à bout avec une pression nominale de 0.25-2.5Mpa adopte une surface d'étanchéité concave-convexe. Bride de soudure de prise : utilisé généralement dans les canalisations avec PN≤10.0Mpa, DN≤40 ; Bride de looper de soudage bout à bout. Elle est employée souvent dans le cas où la température et la pression moyennes ne sont pas hautes et le milieu est plus corrosif. Quand le milieu est plus corrosif, la partie de la bride entrant en contact avec le milieu (joint court bridant) est faite des matériaux anticorrosion à haute teneur tels que l'acier inoxydable, et de l'extérieur est maintenue par des anneaux de bride des matériaux de qualité inférieure tels que l'acier au carbone. Afin de réaliser le scellage ; Bride intégrale : la bride est souvent intégrée avec l'équipement, les tuyaux, les valves, etc. Ce type est utilisé généralement dans l'équipement et des valves.

Des brides sont habituellement employées dans les constructions, le pétrole, l'industrie chimique, la puissance, la construction navale, fabrication de papier, la métallurgie, l'approvisionnement en eau et le travail d'eaux d'égout, la lumière et l'industrie lourde, la tuyauterie et etc. électrique.
