Détails sur le produit:
|
|
| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | hongcheng |
| Certification: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| Numéro de modèle: | 4" à 24" |
|
Conditions de paiement et expédition:
|
|
| Quantité de commande min: | 0.5Ton |
| Prix: | negotiable |
| Détails d'emballage: | Caisses ou palettes de contreplaqué |
| Délai de livraison: | 7-15 jours de travail |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 100000Tons par an |
|
Détail Infomation |
|||
| Point d'origine :: | La Chine | Certification :: | OIN, API, CE |
|---|---|---|---|
| Connexion :: | soudure | Matériel :: | Acier inoxydable |
| Fabricant: | Type montures, coudes, pièces en t, réducteurs, coudes, extrémités de souche | Variété: | Sch5, Sch10, Sch20, Sch30, norme, Sch40, Sch60, Xs, Sch8 |
| Préparation de surface: | Roulement/sablant | Capacité d'approvisionnement :: | PC 10000 par mois |
| Mettre en évidence: | Sabler les garnitures de tuyau d'acier inoxydables,garnitures de tuyau d'acier p12 inoxydables,garnitures de tuyau d'acier inoxydables de 3 pouces |
||
Description de produit

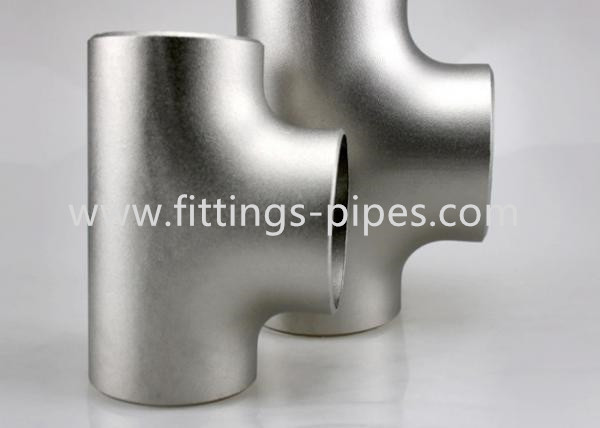

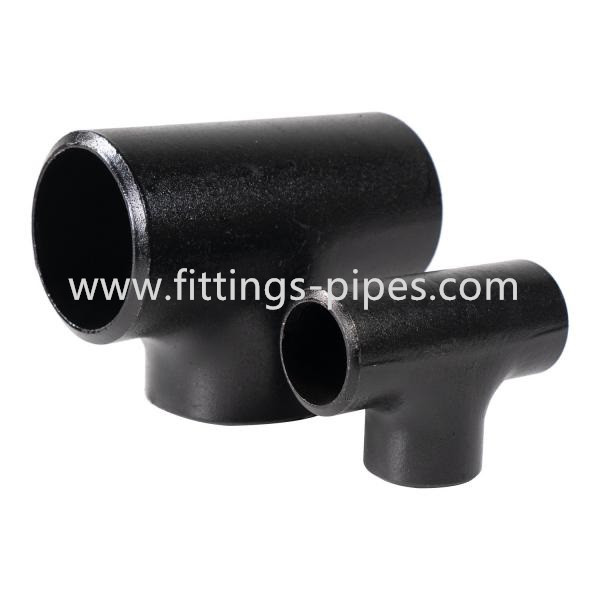

Le T-shirts vient dans 2 formes - égales ou des T-shirts réduits. Tandis qu'il chacun des deux ressemble à la lettre T, la différence entre eux est la manière qu'ils se relient. Dans des isopass d'ASTM A234 WP5, le diamètre de la branche se reliante est identique que le tuyau de verticale ou de dans-tuyau. Dans le cas des pièces en t réduites ou inégales, les tuyaux de branche ont un plus de faible diamètre comparé aux tuyaux verticaux.
Norme
|
Nominal Taille de tuyau |
Extérieur Diamètre |
À l'intérieur Diamètre |
Mur Épaisseur T |
Centre Pour finir C |
Centre Pour finir M |
Tuyau Programme |
Poids Livres |
| 2-Jan | 0,84 | 0,622 | 0,109 | 1 | 1 | 40 | 0,35 |
| 4-Mar | 1,05 | 0,824 | 0,113 | 1,12 | 1,12 | 40 | 0,5 |
| 1 | 1,32 | 1,049 | 0,133 | 1,5 | 1,5 | 40 | 0,75 |
| 1 1/4 | 1,66 | 1,38 | 0,14 | 1,88 | 1,88 | 40 | 1,3 |
| 1 1/2 | 1,9 | 1,61 | 0,145 | 2,25 | 2,25 | 40 | 1,9 |
| 2 | 2,38 | 2,067 | 0,154 | 2,5 | 2,5 | 40 | 3,2 |
| 2 1/2 | 2,88 | 2,469 | 0,203 | 3 | 3 | 40 | 5,8 |
| 3 | 3,5 | 3,068 | 0,216 | 3,38 | 3,38 | 40 | 7,2 |
| 3 1/2 | 4 | 3,548 | 0,226 | 3,75 | 3,75 | 40 | 9,5 |
| 4 | 4,5 | 4,026 | 0,237 | 4,12 | 4,12 | 40 | 12,7 |
| 5 | 5,56 | 5,047 | 0,258 | 4,88 | 4,88 | 40 | 20,8 |
| 6 | 6,62 | 6,065 | 0,28 | 5,62 | 5,62 | 40 | 33,1 |
| 8 | 8,62 | 7,981 | 0,322 | 7 | 7 | 40 | 56,5 |
| 10 | 10,75 | 10,02 | 0,365 | 8,5 | 8,5 | 40 | 90,9 |
| 12 | 12,75 | 12 | 0,375 | 10 | 10 | * | 136 |
| 14 | 14 | 13,25 | 0,375 | 11 | 11 | 30 | 162 |
| 16 | 16 | 15,25 | 0,375 | 12 | 12 | 30 | 206 |
| 18 | 18 | 17,25 | 0,375 | 13,5 | 13,5 | * | 272 |
| 20 | 20 | 19,25 | 0,375 | 15 | 15 | 20 | 350 |
| 24 | 24 | 23,25 | 0,375 | 17 | 17 | 20 | 508 |
| 30 | 30 | 29,24 | 0,38 | 22 | 22 | * | 835 |
| 36 | 36 | 35,24 | 0,38 | 26,5 | 26,5 | * | 1 294 |
| 42 | 42 | 41,24 | 0,38 | 30 | 28 | * | 1 495 |
| 48 | 48 | 47,24 | 0,38 | 35 | 33 | * | 2 300 |
Dimensions duplex de garnitures de tuyau d'ASME B16.9 S32205
| TAILLE NOMINALE DE TUYAU | TOUTES LES GARNITURES | TOUTES LES GARNITURES | COUDES ET PIÈCES EN T | COURBURES DE RETOUR DE 180 DEGRÉS | COURBURES DE RETOUR DE 180 DEGRÉS | COURBURES DE RETOUR DE 180 DEGRÉS | RÉDUCTEURS | PAC |
| NPS | O.D. au biseau (1), (2) | I.D. à l'extrémité | Centre - pour finir la dimension A, B, C, M | Centre-Au centre O | De nouveau au visage K | Alignement des extrémités U | Longueur totale H | Longueur totale E |
| (1), (3), (4) | ||||||||
| ½ au ½ 2 | 0,06 | 0,03 | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,12 |
| -0,03 | ||||||||
| ½ 3 à 3 | 0,06 | 0,06 | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,12 |
| 4 | 0,06 | 0,06 | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,12 |
| 5 à 8 | 0,09 | 0,06 | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,25 |
| -0,06 | ||||||||
| 10 à 18 | 0,16 | 0,12 | 0,09 | 0,38 | 0,25 | 0,06 | 0,09 | 0,25 |
| -0,12 | ||||||||
| 20 à 24 | 0,25 | 0,19 | 0,09 | 0,38 | 0,25 | 0,06 | 0,09 | 0,25 |
| -0,19 | ||||||||
| 26 à 30 | 0,25 | 0,19 | 0,12 | … | … | … | 0,19 | 0,38 |
| -0,19 | ||||||||
| 32 à 48 | 0,25 | 0,19 | 0,19 | … | … | … | 0,19 | 0,38 |
| Normes : | ASME/NORME ANSI - B 16,9, ASTM A403 - ASME SA403, ASME B16.9, ASME B16.25, ASME B16.28, MSS SP-43. |
| Taille : | 1/2 " NOTA: À 48" NOTA: DEDANS |
| Épaisseur : | Programme 5S, 10S, 20S, S10, S20, S30, DST, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS et etc. |
| Type : | Sans couture/ERW/a soudé/fabriqué |
| Forme : | Pièce en t égale, pièce en t inégale, pièce en t barrée, pièce en t latérale, réduisant la pièce en t. |
FAQ :
1. Êtes-vous une usine ou une société commerciale ?
Nous sommes des factory.we avons également l'usine coopérée faisant d'autres affaires en acier.
2. Comment est-ce que je peux obtenir une citation de vous ?
Vous pouvez nous laisser le message, et nous répondrons chaque message à temps. Ou nous pouvons parler sur la ligne par Trademanager.
Et vous pouvez également trouver notre information de contact à la page de contact.
3.Can j'obtiens des échantillons avant ordre ?
Oui, naturellement. Habituellement nos échantillons sont libres. nous pouvons produire par vos échantillons ou dessins techniques.
4. quel est votre délai de livraison ?
Le délai de livraison est habituellement environ 20 jours (1*20FT comme d'habitude).
Nous pouvons envoyer en 2 jours, s'il a des actions.
5.What votre paiement est-il des termes ?
Notre terme habituel de paiement est deposite de 30%, et le repos contre B/L.L/C est également acceptatble.EXW, le GOUSSET, CFR, CAF, DDU.
6.How fait votre usine font concernant le contrôle de qualité ?
La qualité est priorité. Notre usine a gagné l'authentification ISO9001. Nous garantissons les marchandises de notre usine 100% qualifié.
Et chaque processus, nous avons l'opération très stricte et arrangeons 2 techinians pour inspecter. Après que les produits soient de finition,
nous ferons le dernier essai pour prendre les produits non qualifiés
