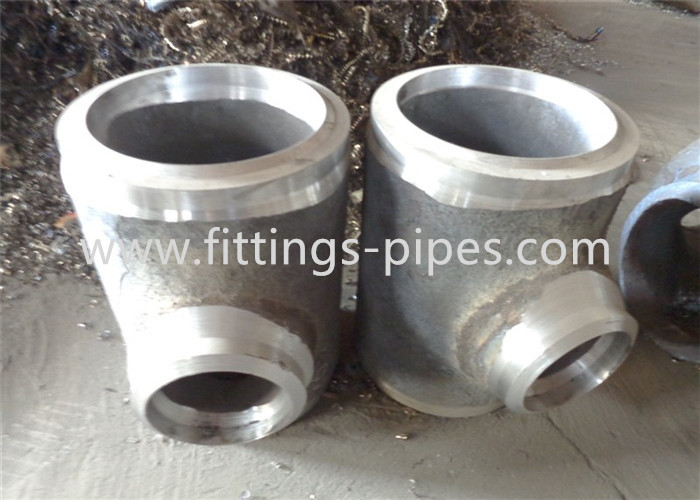

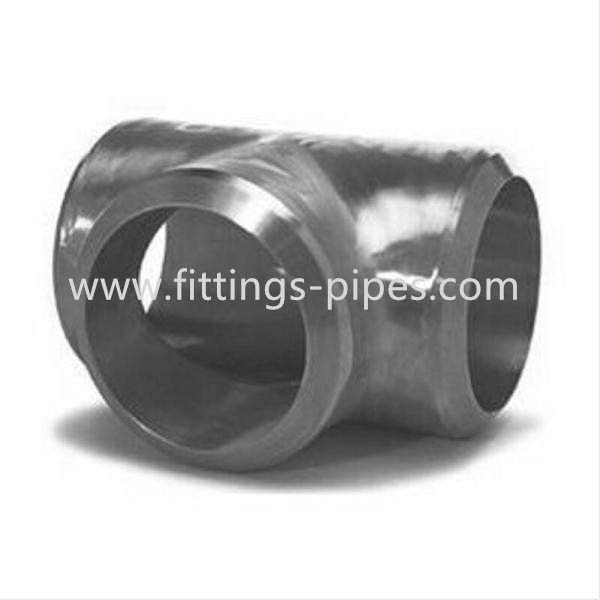

La méthode de production de tee en alliage:
La principale méthode de fabrication du té en alliage consiste à donner au té en alliage une forme fixe par poussée à chaud.L'équipement nécessaire à la réalisation de ce travail de formage par poussage à chaud comprend une machine à pousser coudée et un dispositif de chauffage.La forme de l'ébauche du té en alliage est une forme fixe.Dans ce processus, le flan est d'abord avancé passivement par le poussoir du coude.Pendant le mouvement, le dispositif de chauffage le chauffe et le dos gauche peut être de forme fixe.Le poussoir coudé peut transformer des matériaux métalliques en différentes formes.Au cours de ce processus, sa forme a changé, mais son volume n'a pas changé.Le té en alliage fabriqué, chacun L'épaisseur des pièces est très raisonnable et uniformément répartie, ce qui nous permet d'utiliser plus facilement le té en alliage, et tous les aspects seront plus précis.
AP Finition Saltation Finition
Détail rapide :
Matériau : acier au carbone, acier Aolly, acier sans soudure.
Techniques : forgé, forgé le soudage bout à bout
Type : té et croix.
Connexion : Soudage
Forme:Réduire
Code de la tête : rond
taille : 1/2-18
Norme : ASME B16.9 B16.49 B16.25
Emballage: caisses en bois ou selon les demandes des clients
OD : 40mm-500mm
traitement de surface: peinture galvanisée ou selon les demandes des clients
POIDS:Sch10-Sch190 xxs
Description:
Numéro d'article du produit : 005raccords-Cosco Steel
Taille : NPS 1/2"-120"(DN15-3000)
Variétés : SCH5S/10S, SCH20/40/8 Raccord de tuyau Té réducteur SMLS en acier inoxydable 0/160, STD/XS/XXS, SGP
| Taille normale du tuyau | Diamètre extérieur au biseau | Du centre à la fin | ||||
| DN | D1 | D2 | C | M | ||
| Série A | Série B | Série A | Série B | |||
| 20×20×15 | 26,9 | 25 | 21.3 | 18 | 29 | 29 |
| 25×25×20 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25×25×15 | 33,7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32×25 | 42.4 | 38 | 33,7 | 32 | 48 | 48 |
| 32×32×20 | 42.4 | 38 | 26,9 | 25 | 48 | 48 |
| 32×32×15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40×32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×40×25 | 48.3 | 45 | 33,7 | 32 | 57 | 57 |
| 40×40×20 | 48.3 | 45 | 26,9 | 25 | 57 | 57 |
| 40×40×15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50×50×40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50×50×32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50×50×25 | 60.3 | 57 | 33,7 | 32 | 64 | 51 |
| 50×50×20 | 60.3 | 57 | 26,9 | 25 | 64 | 44 |
| 65×65×50 | 76.1(73) | 76 | 60.3 | 57 | 76 | 70 |
| 65×65×40 | 76.1(73) | 76 | 48.3 | 45 | 76 | 67 |
| 65×65×32 | 76.1(73) | 76 | 42.4 | 38 | 76 | 64 |
| 65×65×25 | 76.1(73) | 76 | 33,7 | 32 | 76 | 57 |
| 80×80×65 | 88,9 | 89 | 76.1(73) | 76 | 86 | 83 |
| 80×80×50 | 88,9 | 89 | 60.3 | 57 | 86 | 76 |
| 80×80×40 | 88,9 | 89 | 48.3 | 45 | 86 | 73 |
| 80×80×32 | 88,9 | 89 | 42.4 | 38 | 86 | 70 |
| 90×90×80 | 101.6 | -- | 88,9 | -- | 95 | 92 |
| 90×90×65 | 101.6 | -- | 76.1(73) | -- | 95 | 89 |
| 90×90×50 | 101.6 | -- | 60.3 | -- | 95 | 83 |
| 90×90×40 | 101.6 | -- | 48.3 | -- | 95 | 79 |
| 100×100×90 | 114.3 | -- | 101.6 | -- | 105 | 102 |
| 100×100×80 | 114.3 | 108 | 88,9 | 89 | 105 | 98 |
| 100×100×65 | 114.3 | 108 | 76.1(73) | 76 | 105 | 95 |
| 100×100×50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100×100×40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125×125×100 | 139,7 | 133 | 114.3 | 108 | 124 | 117 |
| 125×125×90 | 139,7 | -- | 101.6 | -- | 124 | 114 |
| 125×125×80 | 139,7 | 133 | 88,9 | 89 | 124 | 111 |
| 125×125×65 | 139,7 | 133 | 76.1(73) | 76 | 124 | 108 |
| 125×125×50 | 139,7 | 133 | 60.3 | 57 | 124 | 105 |
| 150×150×125 | 168.3 | 159 | 139,7 | 133 | 143 | 137 |
| 150×150×100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150×150×90 | 168.3 | -- | 101.6 | -- | 143 | 127 |
| 150×150×80 | 168.3 | 159 | 88,9 | 89 | 143 | 124 |
| 150×150×65 | 168.3 | 159 | 76.1(73) | 76 | 143 | 121 |
| 200×200×150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200×200×125 | 219.1 | 219 | 139,7 | 133 | 178 | 162 |
| 200×200×100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200×200×90 | 219.1 | -- | 101.6 | -- | 178 | 152 |
| 250×250×200 | 273 | 273 | 219.1 | 219 | 216 | 203 |
| 250×250×150 | 273 | 273 | 168.3 | 159 | 216 | 194 |
| 250×250×125 | 273 | 273 | 139.1 | 133 | 216 | 191 |
| 250×250×100 | 273 | 273 | 114.3 | 108 | 216 | 184 |
| 300×300×250 | 323.9 | 325 | 273 | 273 | 254 | 241 |
| 300×300×200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300×300×150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300×300×125 | 323,9 | 325 | 139,7 | 133 | 254 | 216 |
| 350×350×300 | 355.6 | 377 | 323 | 325 | 279 | 270 |
| 350×350×250 | 355.6 | 377 | 273 | 273 | 279 | 257 |
| 350×350×200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350×350×150 | 255.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400×400×350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400×400×300 | 406.4 | 426 | 323,9 | 325 | 305 | 295 |
| 400×400×250 | 406.4 | 426 | 273 | 273 | 305 | 283 |
| 400×400×200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400×400×150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450×450×400 | 457.2 | 478 | 406.4 | 426 | 343 | 330 |
| 450×450×350 | 457.2 | 478 | 355.6 | 377 | 343 | 330 |
| 450×450×300 | 457.2 | 478 | 323,9 | 325 | 343 | 321 |
| 450×450×250 | 457.2 | 478 | 273 | 273 | 343 | 308 |
| 450×450×200 | 457.2 | 478 | 219.1 | 219 | 343 | 298 |
| 500×500×450 | 508 | 529 | 457.2 | 478 | 381 | 368 |
| 500×500×400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
| 500×500×350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
| 500×500×300 | 508 | 529 | 323,9 | 325 | 381 | 346 |
| 500×500×250 | 508 | 529 | 273 | 273 | 381 | 333 |
| 500×500×200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
