Description de produit

Détail Infomation
Number modèle ::	1/2 » - 36"	Norme ::	Astm A234 Astm A335
Épaisseur de paroi ::	SCH10, SCH20, SCH30, DST, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160 et XXS	DEGRÉ ::	45° 90° 180°
Catégorie matérielle ::	WP11, WP22, WP5, P9, P91, P92	Détails de empaquetage ::	selon l'emballage en bois de cas d'exigences de client
Mettre en évidence:	Coude d'acier allié de la norme ANSI B16.9 , Coude d'acier allié d'A335 P91 , ABS coude de tuyau d'acier de 45 degrés

Description de produit

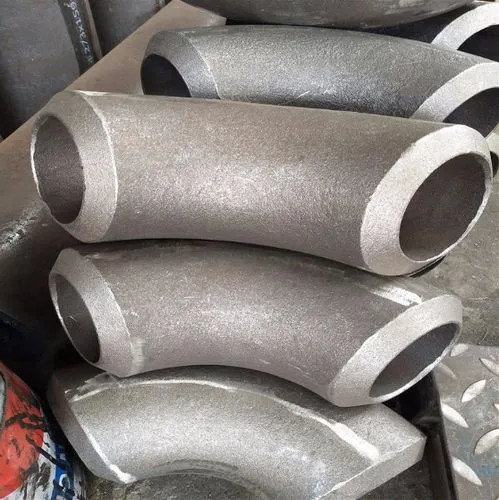

Les garnitures de tuyau de la norme ANSI B16.9 d'A335 P91 allié le coude d'acier

Le coude d'alliage est un terme générique pour un grand choix de coudes, le rôle de la connexion de coude de tuyauterie, est de relier le diamètre deux nominal du même tuyau, de sorte que la canalisation pour faire 90° ou autres angles du tour. C'est un grand choix de matériaux, coude d'alliage est très très utilisé.

Le coude en bronze ordinaire d'alliage dans la canalisation générale de l'eau est plus commun, mais avec l'amélioration des niveaux de vie, beaucoup de canalisations de l'eau sont converties en coude d'acier inoxydable.

Les garnitures de tuyau de la norme ANSI B16.9 d'A335 P91 allié le coude 45/90/180DEGREE d'acier 0

DÉTAILS DE GARNITURES DE TUYAU DE BUTT-WELDING
MATÉRIEL	Acier au carbone :
	ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn,
	DIN St37, St45.8, St52.4, St.35.8, St.35.8.
	Acier inoxydable :
	1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti
	00Cr17Ni14Mo2 304 304L 316 316L
	Acier allié :
	16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1,
	A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70
NORME	ASTM/JIS/DIN/BS/GB/GOST
MODÈLE	1.Tee (droit et réduisant) 2,180 degrés de retour
	3.Elbow (45/90/180 DEGRÉ) 4.Cap
	5. Réducteur (concentrique et excentrique)
TYPE	Couture ou sans couture
DEGRÉ DE COUDE	45 degrés, 90 degrés, 180 degrés
SURFACE	La peinture noire, anti huile de rouille, Chaud-plongée galvanisent
ÉPAISSEUR DE PAROI	SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40, DST, XS, SCH60,
	SCH80, SCH100, SCH120, SCH140, SCH160, XXS, 2MM
TAILLE	1/2 » - 48" (Dn15-Dn1200)
CONNEXION	Soudure
FORME	Égal, réduisant
CERTIFICAT	ISO9001
APPLICATION	Pétrole, produit chimique, puissance, gaz, métallurgie, construction navale, construction, etc.
PRODUITS CONNEXES	1. Mamelons et prises d'acier au carbone	2. Brides
	3. Garnitures de tuyau de fonte malléable	4. Tuyaux
	5. Garnitures à haute pression	6. Valves
	7. Bande de joint de P.T.F.E .thread	8. Garnitures en laiton
	9. Garnitures de tuyau malléables de fer	10. Garnitures de cuivre
	11. Garnitures, etc. sanitaires.	12. Garnitures cannelées
Les dessins ou les conceptions des clients sont disponibles.
PAQUET	1> 1/2 » - 2" dans des cartons.
	2>Above 2" dans des cas en bois.
	La grande taille est réalisable par des palettes.
DÉTAILS DE LA LIVRAISON	Selon les quantités et les caractéristiques de chaque ordre.
	Le délai de livraison normal est de 15to de 20 jours après réception du dépôt.

Unité : pouce Nominal Tuyau Taille	En dehors du diamètre. (OD)	Épaisseur de paroi (t)				centre de coude de 90o L/R pour finir A	centre de coude de 45o L/R pour finir B	centre de coude de 90o S/R pour finir A
Unité : pouce Nominal Tuyau Taille	En dehors du diamètre. (OD)	Sch.5S	Sch.10S	Sch.40S	Sch.80S	centre de coude de 90o L/R pour finir A	centre de coude de 45o L/R pour finir B	centre de coude de 90o S/R pour finir A
1/2	0,840	0,065	0,083	0,109	0,147	1,50	0,625
3/4	1,050	0,065	0,083	0,113	0,154	1,12	0,438
1	1,315	0,065	0,109	0,133	0,179	1,50	0,875	1,00
1-1/4	1,660	0,065	0,109	0,140	0,191	1,88	1,00	1,25
1-1/2	1,900	0,065	0,109	0,145	0,200	2,25	1,12	1,50
2	2,375	0,065	0,109	0,154	0,218	3,00	1,38	2,00
2-1/2	2,875	0,083	0,120	0,203	0,276	3,75	1,75	2,50
3	3,500	0,083	0,120	0,216	0,300	4,50	2,00	3,00
4	4,500	0,083	0,120	0,237	0,337	6,00	2,50	4,00
5	5,563	0,109	0,134	0,258	0,375	7,50	3,12	5,00
6	6,625	0,109	0,134	0,280	0,432	9,00	3,75	6,00
8	8,625	0,109	0,148	0,322	0,500	12,00	5,00	8,00
10	10,750	0,134	0,165	0,375	0,500	15,00	6,25	10,00
12	12,750	0,156	0,180	0,375	0,500	18,00	7,50	12,00
14	14,000	0,156	0,250	0,375	0,500	21,00	8,75	14,00
16	16,000	0,165	0,250	0,375	0,500	24,00	10,00	16,00
18	18,000	0,165	0,250	0,375	0,500	27,00	11,25	18,00
20	20,000	0,188	0,250	0,375	0,500	30,00	12,50	20,00
24	24,000	0,218	0,250	0,375	0,500	36,00	13,50	24,00

Composition chimique (%) :

Catégorie	C	Manganèse	P≤	S≤	SI	Cr	MOIS
P11	0.05-0.15	0.30-0.60	0,025	0,025	0.50-1.00	1.00-1.50	0.44-0.65
P22	0.05-0.16	0.30-0.60	0,025	0,025	≤0.50	1.90-2.60	0.87-1.13
P5	≤0.15	0.30-0.60	0,025	0,025	≤0.50	4.00-6.00	0.45-0.65
P9	≤0.15	0.30-0.60	0,025	0,025	0.25-1.00	8.00-10.00	0.90-1.10
P91	0.08-0.12	0.30-0.60	0.020/0.010	0.020/0.010	0.02-0.50	8.00-9.50	0.85-1.05
P92	0.07-0.13	0.30-0.60	0.020/0.010	0.020/0.010	≤0.50	8.50-9.50	0.30-0.60

Les garnitures de tuyau de la norme ANSI B16.9 d'A335 P91 allié le coude 45/90/180DEGREE d'acier 3

Détails sur le produit:
Lieu d'origine:	La Chine
Nom de marque:	hongcheng
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015, IEI
Numéro de modèle:	1/2 » à 36"
Conditions de paiement et expédition:
Quantité de commande min:	1PC
Prix:	Discussion
Détails d'emballage:	Caisses ou palettes de contreplaqué
Délai de livraison:	7-15 jours de travail
Conditions de paiement:	T/T, L/C à vue
Capacité d'approvisionnement:	2 millions de tonnes/année

Les garnitures de tuyau de la norme ANSI B16.9 d'A335 P91 allié le coude 45/90/180DEGREE d'acier

Coude d'acier allié de la norme ANSI B16.9

Coude d'acier allié d'A335 P91

ABS coude de tuyau d'acier de 45 degrés

Les garnitures de tuyau de la norme ANSI B16.9 d'A335 P91 allié le coude d'acier

Le coude en bronze ordinaire d'alliage dans la canalisation générale de l'eau est plus commun, mais avec l'amélioration des niveaux de vie, beaucoup de canalisations de l'eau sont converties en coude d'acier inoxydable.

DÉTAILS DE GARNITURES DE TUYAU DE BUTT-WELDING

MATÉRIEL

Acier au carbone :

ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn,

DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acier inoxydable :

1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti

00Cr17Ni14Mo2 304 304L 316 316L

Acier allié :

16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1,

A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

NORME

ASTM/JIS/DIN/BS/GB/GOST

MODÈLE

1.Tee (droit et réduisant) 2,180 degrés de retour

3.Elbow (45/90/180 DEGRÉ) 4.Cap

5. Réducteur (concentrique et excentrique)

TYPE

Couture ou sans couture

DEGRÉ DE COUDE

45 degrés, 90 degrés, 180 degrés

SURFACE

La peinture noire, anti huile de rouille, Chaud-plongée galvanisent

ÉPAISSEUR DE PAROI

SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40, DST, XS, SCH60,

SCH80, SCH100, SCH120, SCH140, SCH160, XXS, 2MM

TAILLE

1/2 » - 48" (Dn15-Dn1200)

CONNEXION

Soudure

FORME

Égal, réduisant

CERTIFICAT

ISO9001

APPLICATION

Pétrole, produit chimique, puissance, gaz, métallurgie, construction navale, construction, etc.

PRODUITS CONNEXES

1. Mamelons et prises d'acier au carbone

2. Brides

3. Garnitures de tuyau de fonte malléable

4. Tuyaux

5. Garnitures à haute pression

6. Valves

7. Bande de joint de P.T.F.E .thread

8. Garnitures en laiton

9. Garnitures de tuyau malléables de fer

10. Garnitures de cuivre

11. Garnitures, etc. sanitaires.

12. Garnitures cannelées

Les dessins ou les conceptions des clients sont disponibles.

PAQUET

1> 1/2 » - 2" dans des cartons.

2>Above 2" dans des cas en bois.

La grande taille est réalisable par des palettes.

DÉTAILS DE LA LIVRAISON

Selon les quantités et les caractéristiques de chaque ordre.

Le délai de livraison normal est de 15to de 20 jours après réception du dépôt.

Unité : pouce

Nominal

Tuyau

Taille

En dehors du diamètre.

(OD)

Épaisseur de paroi (t)

centre de coude de 90o L/R pour finir A

centre de coude de 45o L/R pour finir B

centre de coude de 90o S/R pour finir A

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0,840

0,065
